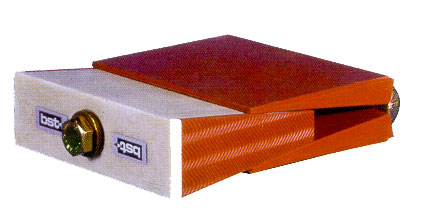

Die Vorteile einer Rahmenschottung für den Brandschutz:Durchbruch exakt abgegrenzt - präzise Kabelführung!Kabel einzeln abgedichtet - Rauchgasdichtheit immer gegeben; auch bei Schwelbränden! Saubere Montage, flexibel für Nachinstallation, wirtschaftlich! Zugentlastung der Kabel, vorgefertigte Elemente - Montagefehlern ist damit vorgebeugt! Abschottungsdicke nur 90mm - keine zusätzliche Kabelbeschichtung! Gas- und wasserdicht, schocksicher!  Die Vorteile der bst Rahmenschottung SBS Brandbeständig S 90 - Im Einfachschott, keine zusätzliche Ertüchtigung, dadurch äußerst kostengünstig! Vollsymetrische Konstruktion der Rahmen - vermeidet Fehler beim Einbau der Rahmen! Gewichtsreduktion der Rahmen um 20% - trotzdem hohe Stabilität! Rahmen nur einreihig (bis Größe 12) - erleichtert die Planungsarbeit! Position der Keildichtung im Rahmen frei wählbar - wesentlicher Montagevorteil! Patentierte Plattenmodule verkürzen die Montagezeit erheblich! Zulassung des IfBt/Berlin Z-19.15-467 Rahmen SBS und SBSOAusführung und MaßeRahmen aus kaltgezogenen Stahlprofilen, Materialstärke 4mm, Trennstege bei Mehrfachrahmen aus Präzisions-Flachovalrohren, gesamte Konstruktion feuerverzinkt. Rahmen-Innenflächen durch Füllkörper aus Austyrol (Styropor-Kern, kann wahlweise auch durch den bst-Schalungskern ersetzt werden) gegen Verschmutzung während der Montagearbeit geschützt.  Einbaumaße für Einzel- und Mehrfachrahmen der Typen SBS und SBSO
 Für die nachträgliche Abschottung bereits bestehender Kabelinstallation verwendet man die offene Rahmenausführung Type "SBSO". Unsere Mitarbeiter beraten Sie gerne über die optimale Anwendungstechnik. Lochmodule, Füllmodule, Supermodule bst-Loch- und Füllmodule, aus elastischem, äußerst flammwidrigem, halogenfreiem Elastomer(HFE) Kunststoff hergestellt, dienen zur Abdichtung der Kabel- und Rohrinstallation in den Rahmenfeldern. Entwicklungen wie Halb- und Füllmodulplatten verkürzen erheblich die Montagezeiten. Alle Module sind auch einzeln lieferbar. Modullänge 90 mm. Halbmodulplatten und Halbmodule Kabelmodul  8 x 15/3, 4, 5, 6, 7, 8, 9 mm 6 x 20/4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 mm 4 x 30/12, 13, 14, 15, 16, 17, 18, 19, 20 mm Bei Bestellung: 2 Stk. Halbmodule je Kabel! Füllmodulplatten und Füllmodule Reservemodul für spätere Installationen  24 x 5/0 (= 24 Stk. 5 x 5 mm) 12 x 10/0 (= 12 Stk. 10 x 10 mm) 8 x 15/0 (= 8 Stk. 15 x 15 mm) 6 x 20/0 (= 6 Stk. 20 x 20 mm) 4 x 30/0 (= 4 Stk. 30 x 30 mm) Supermodul mit Montageklammern Kabelmodul  40/21, 22 mm - weitere Größen siehe unter Quickfix SBS-Supermodul Type 40 und 50 werden mit je 8, Type 60 und 90 mit 12 Stück Montageklammern geliefert. Bei Bestellung: 1 Stk. Supermodul je Kabel! SBS-Keildichtung KS-120  Zum Verdichten des Füllmaterials im Rahmen. An beliebiger Stelle im Rahmenfeld positionierbar. Für die Typen SBS-4, SBS-6 und SBS-8 je 1 Stk., für den Typ SBS-12 sind 2 Stk. erforderlich. SBS-Ankerplatte  Erleichtert die Montage der Loch- und Füllmodule und fixiert diese. Bis Modulgröße 30 jede zweite Reihe, ab Modulgröße 40 jede Reihe eine Ankerplatte. Auch die Keildichtung ist durch mindestens eine Ankerplatte zu sichern. Abzieher für KS-120  Ein wichtiges Werkzeug für die Nachinstalltion bei bst-Kabeldurchführunge. Zur einfachen und vor allem materialschonenden Demontage der Keildichtung KS-120. Planungshinweise Bestimmungen der Rahmenhöhe nach Kabelfüllwerten: Sind Kabelmenge und -durchmesser annähernd bekannt, können Rahmengröße und -anzahl anhand der der nachstehenden Tabelle ermittelt werden.
Rahmenfüllplan
|
