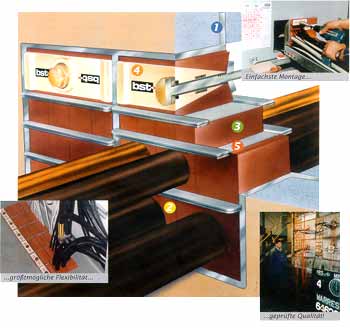

Die bst Rahmenschottung...

...ist ein Modul-Baukastensystem für die Abdichtung von Kabeln, Rohren und Stromschienen in Wand- und Deckendurchbrüchen von Gebäuden, in Schiffschotten und Stahlkonstruktionen.
Präzise vorgefertigte Rahmenfelder grenzen den Durchbruch exakt ab. Module aus flammwidrigem, halogenfreiem Elastomer-Kunststoff sorgen für die Abdichtung jeder einzelnen Leitungsführung und bewirken damit eine brandbeständige, rauchgas- und druckdichte Abschottung.

Das bst Modul-System "made in Austria" unterliegt laufenden Qualitätskontrollen und ist auf die Erfordernisse internationaler Vorschriften und Standards ausgelegt.

... und ihre Merkmale:

Baurahmen serienmäßig feuerverzinkt. Innovative Entwicklungen wie Plattenmodule und die Keildichtung (nur eine Preßschraube) sorgen für einfaches Handling und reduzieren die Montagezeiten erheblich.
Die bst Kabeldurchführung im Modulsystem ist flexibel für Nachinstallationen, alterungsbeständig, druck- und schocksicher, gas- und wasserdicht.

Anwendung:

Ex-Bereiche, Zivilschutz, Grundwasser, Brandabschottungen, Sterilräume, militärische Anlagen, Schiffbau, Offshore, etc.

Bau-Rahmen "SB" und "SBO"

Materialqualität

Standardausführung Stahl St.37.1, feuerverzinkt
Aluminium, Werkstoff Al.Mg.Si.05, gebeizt oder eloxiert.
Edelstahl, Werkstoff 1.4301/A2 (DIN 17456, oder AISI 304) bzw. 14571/A4 (DIN 17456, oder AISI 316Ti)

Einbaumaße

Vier Rahmen-Grundgrößen - 2 4 6 8 - genügen, um durch entsprechende Kombinationen nahezu alle Durchbruchsgrößen zu erreichen!

Einzelrahmen "SB" und "SBO"

SB und SBO	2 x 1
H1 x B1 in mm	101x120
H2 x B2 in mm	181x240
SB und SBO	4 x 1
H1 x B1 in mm	160x120
H2 x B2 in mm	240x240
SB und SBO	6 x 1
H1 x B1 in mm	218x120
H2 x B2 in mm	298x240
SB und SBO	8 x 1
H1 x B1 in mm	277x120
H2 x B2 in mm	357x240

Einreihige Mehrfachrahmen "SB" und "SBO"

Einreihige Mehrfachrahmen SB und SBO

SB und SBO	4x2	4x2	4x4	4x5	4x6	4x7	4x8	4x9	4x10
H1 x B1 in mm	160x248	160x376	160x504	160x632	160x760	160x888	160x1016	160x1144	160x1272
H2 x B2 in mm	240x368	240x496	240x624	240x752	240x880	240x1008	240x1136	240x1264	240x1392
SB und SBO	6x2	6x2	6x4	6x5	6x6	6x7	6x8	6x9	6x10
H1 x B1 in mm	218x248	218x376	218x504	218x632	218x760	218x888	218x1016	218x1144	218x1272
H2 x B2 in mm	298x368	298x496	298x624	298x752	298x880	298x1008	298x1136	298x1264	298x1392
SB und SBO	8x2	8x2	8x4	8x5	8x6	8x7	8x8	8x9	8x10
H1 x B1 in mm	277x248	277x376	277x504	277x632	277x760	277x888	277x1016	277x1144	277x1272
H2 x B2 in mm	357x368	357x496	357x624	357x752	357x880	357x1008	357x1136	357x1264	357x1392

Halbmodulplatten, Füllmodulplatten, Lochmodule

bst Loch- und Füllmodule aus halogenfreiem, elastischem und höchst flammwidrigem Elastomer-Kunststoff (HFE) hergestellt, dienen zur Abdichtung der Kabel- und Rohrinstallationen in den Rahmen. Die von bst entwickelten und bewährten Plattenmodule verkürzen die Montagezeit erheblich.
Modullänge 60mm

Halbmodule und Halbmodulplatten
2 Stück Halbmodule je Kabel erforderlich!

Modul 15: Durchmesser D = 3,4,5,6,7,8,9 mm
Modul 20: Durchmesser D = 4,5,6,7,8,9,11,12,13,14,15,16 mm
Modul 30: Durchmesser D = 12,13,14,15,16,17,18,19,20,21,22,23,24 mm
Modul 40: Durchmesser D = 22,24,26,28,30,32,34 mm

Lochmodule
1 Stück Lochmodul je Kabel erforderlich!

Module 60: Durchmesser D = 32,34,36,38,40,42,44,46,48,50,52,54 mm
Module 90: Durchmesser D = 55,56,57,60,62,63,64,66,68,70,73,74,76,80 mm
Module 120: Durchmesser D = 80,85,90,102,105,110,114 mm

Füllmodule und Füllmodulplatten

Module 5: Durchmesser D = 24 Module 5x5 mm = 1 Stück Platte 24x5/0
Module 10: Durchmesser D = 12 Module 10x10 mm = 1 Stück Platte 12x10/0
Module 15: Durchmesser D = 8 Module 15x15 mm = 1 Stück Platte 8x15/0
Module 20: Durchmesser D = 6 Module 20x20 mm = 1 Stück Platte 6x20/0
Module 30: Durchmesser D = 4 Module 30x30 mm = 1 Stück Platte 4x30/0

Module 40/0: Durchmesser D = Füllmodul 40x40 mm
Module 60/0: Durchmesser D = Füllmodul 60x60 mm
Module 90/0: Durchmesser D = Füllmodul 90x90 mm
Module 120/0: Durchmesser D = Füllmodul 120x120 mm

bst Montagefett

in Dosen zu 30g und 500g. Unerläßliches Montagezubehör! Erleichtert den Einbau der Module in die Rahmen, erhöht den Dichtungseffekt, wirkt als Trennmittel bei der Demontage der Module für Nachinstallationen.

Keildichtung K-120

Der Montage-Hit zur Verdichtung der Loch- und Füllmodule in Rahmen der Typenserien SB und SS. An beliebiger Stelle im Rahmen einsetzbar; nur eine Zentralschraube ist zu manipulieren.

Ankerplatte

Erleichtert die Montage der Loch- und Füllmodule, fixiert diese im Rahmen und erhöht die Dichtigkeit gegen statischen und dynamischen Druck. Zwischen die Modulreihen und zu Fixierung der K-120 je eine Ankerplatte.

Kombi-Abzieher

Für Nachinstallationensarbeiten wichtiges Demontage-Werkzeug zum einfachen und materialschonenden Entfernen der Kompressions-Einheiten K-120.

Planungshinweise

Bestimmung der Rahmenhöhe nach Kabelfüllwerten:

Sind Kabelmenge und -druchmesser annähernd bekannt, können Rahmenhöhe und erforderliche Anzahl der Rahmenfelder anhand der nachstehenden Tabelle ermittelt werden.

Kabelfüllwerte

Modul	Kabel-Durchm.	SB/SS-2	SB/SS-4	SB/SS-6	SB/SS-8
15	3-9 mm	32 Stk	64 Stk	96 Stk	128 Stk
oder 20	4-16 mm	18 Stk	36 Stk	54 Stk	72 Stk
oder 30	12-24 mm	8 Stk	16 Stk	24 Stk	32 Stk
oder 40	22-34 mm	3 Stk	9 Stk	12 Stk	18 Stk
oder 60	32-54 mm	2 Stk	4 Stk	6 Stk	8 Stk
oder 90	55-80 mm	-	1 Stk	2 Stk	2 Stk
oder 120	80-114 mm	-	1 Stk	1 Stk	2 Stk.

Rahmenfüllplan

Mit diesem Füllplanraster kann eine sehr genaue Belegungsplanung erstellt werden. Zur Vermeidung einer Überfüllung der Rahmenfelder ist es oft zweckmäßig, vor der Kabelinstallation Füllpläne zu erstellen.

Wenige Symbole genügen, um alle Komponenten für
die erforderlichen Füllmaterialien zu erfassen.

Quadrate mit Zahlen = Lochmodule mit Kabeln in mm
Quadrate mit Diagonalstrichen = Füllmodule
Pfeile am Rand = Lage und Anzahl der Ankerplatten
Die Keildichtung wird nicht mehr berücksichtigt.
